IP網絡對講方案
1、概述
對講廣播系統隨著傳輸體系網絡化，已經進入網絡時代。
IP廣播對講系統方案是在綜合國內外眾多產品優點的基礎上，遵照國際電信聯盟（ITU-T）和中國 通信行業相關標準（YD），以及VoIP的各項協議標準，融合IP交換機設計理念與集團電話功能為一體， 集成最先進的計算機軟件技術和VoIP語音網絡技術，采用先進的生產檢驗工藝，設計開發生產的新一代IP廣播對講系統，它不僅具有數字程控交換機的豐富調度功能，還具有十分強大管理與辦公功能，系統設計既立足國情，又在技術創新上獨具優勢，是高速、銀行、監獄、政府、石油、化工、礦山、冶煉、交通、電力、公安、部隊、煤礦等專網和大中型企事業單位理想的新型指揮調度、廣播對講設備。
系統可以隨時通過調度臺使用調度指揮、廣播對講功能。系統把辦公及PSTN 網絡通過企業信息化平臺進行了有效整合，在更大范圍實現協同指揮調度、廣播對講。
以開放的SIP協議為核心，結合先進的音視頻同步、呼叫控制等先進技術，提供基于IP網絡的易管理、開放式系統，能與行業內各類標準SIP終端互連互通。
支持多語種：目前系統支持中文、英文，可自由切換 。
2、系統方案特點
在收費站設置對講廣播主機設備，實現對所有對講設備的注冊配置、號碼分配、交換處理、路由中繼、權限管理功能等；
實現監控中心對本路段對講廣播系統的統一對講與管理， 實現對前端設備的分區管理、終端狀態、調度操作、排隊隊列、音樂管理、廣播管理、會議管理、通訊錄管理、短信管理等功能；具有常用的對講、喊話、拆講、插講、監聽等常用調度功能，實現對所有對講廣播設備的統一調度管理。對講廣播話機可獨立于管理控制臺工作，通過可編輯的中文快捷鍵一鍵呼叫前端設備，發起對講與廣播功能；安裝電話接入網關設備，實現內部對講廣播系統與外部程控電話的相互通話。
對講廣播主機可選裝報警管理和視頻聯動模塊， 實現對講終端發起對講或按下報警開關，自動接收亭內發出的報警，并有報警聲音提示，實現對講、報警的全自動智能聯動，提高監控中心人員處理事件能力。
在每個車道收費亭設置 1 臺免提型的亭內對講廣播終端；快捷呼叫鍵設計，收費員可一鍵呼叫班長，一鍵呼叫監控室，一鍵呼叫監控中心，自動接聽掛斷來電，免提通話，大功率喇叭，定向超強拾音，智能降噪，在線、離線狀態指示燈，支持報警接入、報警輸出、音頻輸出、監聽輸出、報警聯動班長等功能；
在收費站內外廣場安裝無線對講基站為移動班長對講提供無線信號覆蓋，每12 個車道以下的收費站車道配置1 臺全向天線的無線對講基站，在12 車道以上的收費站建議安裝 2 臺全向無線對講基站，更好更全面的對整個廣場進行對講信號全覆蓋；無線對講基站可設定多個不同信號，可擴展其它系統共同，減少設備的重復投資與多系統建設間的干擾，推動高速公路的信息化發展。
行調合一：系統即可以在平時作為行政辦公使用，也可以隨時通過調度臺使用調度指揮、廣播對講功能。系統把辦公及PSTN 網絡通過企業信息化平臺進行了有效整合，在更大范圍實現協同指揮調度、廣播對講。
開放SIP協議為核心：以開放的SIP協議為核心，結合先進的音視頻、呼叫控制等先進技術，提供基于IP網絡的易管理、開放式系統，能與行業內各類標準SIP終端互連互通。
分組調度：系統可啟用多個調度臺軟件，每個調度臺可管理相應的區域。實現在一套系統中分擔或區分不同業務場景。
所有對講分機用電均取自收費亭電源，也可使用POE供電。
本系統采用常州天濤的對講廣播系統。
整個收費站對講系統主要包括以下三部分：
2.1 監控中心控制臺設備：
? 監控中心設備包括PC機（含管理軟件、數字錄音）、對講廣播主機、打印機等。
2.2 收費站對講系統控制臺設備：
? 主要包括PC機（含管理軟件、數字錄音）、輔助坐席、對講廣播主機、腳踏報警主機、打印機等。
2.3 收費站對講分機設備：
? 主要包括亭內對講終端、報警踏板、無線基站、無線AC控制器、無線手持對講等。

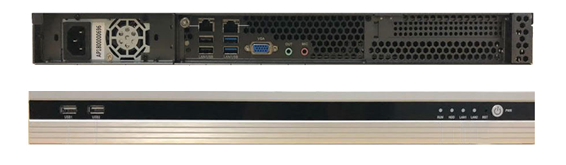

3、對講廣播主機（輔助決策坐席）
3.1 功能：
? 基于NGN架構，遵循國際通用SIP協議，具有極強的開放性和功能可擴展性。
? 實現真正的聯網，而不是簡單的聯網通信。
? 三網融合（語音、視頻、數據）、無距離限制、方便擴容、操作簡單。
? 采用專有的動態加密技術，確保通信的安全性。
? 帶錄音功能，錄音可達400000MB。
? 采用SIP技術，基于高速公路專用數據網絡組網，集中式管理，分布式部署。
? 支持應急預案管理，按照使用環境， 預先編輯通信應急預案（例如：爆炸、失火等）處理流程。
? 完善的應急演練體系：構建應急指揮處置與應急日常管理一體化，實現應急處置和應急常態化管理的結合，以演代練，全面提升應急處置能力。
? 當事件發生時，通過控制臺點擊對應出現預案按鍵， 可以快速發起設置好的通信調度工作（例如：自動廣播告警、自動發起對應負責人的多方電話會議、自動發送事件短信給各級人員的手機和WIFI話機）。
? 視屏調動8路以上（音視頻存儲可根據實際定制）
? 調度直呼內線、外線。
? 調度緊急呼叫分機。
? 調度強插強拆，一鍵到位。
? 調度組呼、選呼。
? 調度轉接所有來電。
? 調度狀態、分機狀態、中繼狀態多態顯示。
? 中繼呼入來電顯示。
? 分機間無阻塞自動交換。
? 分機緊急呼叫調度。
? 分機熱線功能。
? 一個分機可擁有多個號碼。
? 縮位拔號。
? 調度分群分組功能。
? 來話分機號碼顯示、入中繼線號顯示，閑時時間顯示。
? 鍵盤通訊中斷告警。
3.2 參數：
? 組網支持：等位撥號、呼叫轉移、 呼叫轉接、異地外線呼出、三方通話、遠程總機
? 顯示： 多種來電顯示標準：Bellcore Type 1&2、ETSI、BT, NTT, DTMF
? 編碼：G.711 (a/p) x G.729a
? DTMF：帶內語音透傳、RFC2833、SIP-INFO
? 拆線方式：忙音檢測、反極性檢測、閃斷拆線 回音消除（G.168-2004,拖尾時長64ms)、抖 動緩沖自動調節、靜音抑制（VAD/CNG)、PLC
? 自定義：SIP 端口、HTTP/HTTPS 訪問端口、RTP 端口
? 白名單：HTTP/HTTPS訪問白名單、Telnet/SSH訪問白 名單、SIP訪問白名單（IP過濾）
? 加密：SIP信令加密、媒體流加密、配置文件加密導入/ 導出、密碼/PIN碼加密IP
? 分機：禁止外網IP分機撥打外線、User-Agent驗證、 防暴力破解IP分機密碼
? 網管：TR-069平臺（含TR-069、TR-104、TR-106)、SNMP
? 管理：TFTP、FTP、HTTP或HTTPS方式下載配置或固件文件；通過DHCP option 66或重定向獲取 ACS地址
? WIFI 無線分機支持：支持 802.11系列的 WIFI無線手持分機。
? 以太網接口（RJ45）：2個100/1000M Base-T 以太網接口。
? 溫度：0?40°c,相對濕度：10%?90% (非冷凝）
? 溫度：~40?70-C,相對濕度：5%?90% (非冷凝）
? 電源：AC220V 雙電源。
3.3 協議：
? VOIP協議標準: SIP、RTP/RTCP。
? 視頻協議支持：H.263 H.264。
? 語音編碼：G723、G.729 A/B、G.711。
? 語音質量：語音優先標記(TOS)；動態抖動緩沖區（JIFFER BUFFER）； 語音偵測（VAD）及舒適背景噪聲生成（CNG）。
? 網絡標準：IEEE 802.3 、IEEE 802.3u、IEEE 802.1q。
? 網絡協議：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv。
? 回音消除：G.168 (64－128ms)。
3.4 圖片：

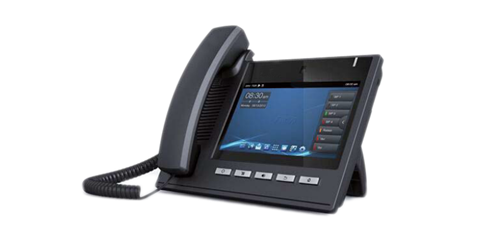

4、對講話機
4.1 功能：
? 基于屏幕操作的可編程鍵（最大 100 個功能鍵）
? 可自動部署升級的使用靈活的撥號規則
? 支持 LDAP&XML 遠程電話本
? 支持 WIFI/藍牙（可選）
? 支持按鍵可編程，屏幕軟鍵自定義
? 支持呼叫轉移、呼叫保持、呼叫等待、呼叫拒絕（不出席/出席/半出席）
? 支持 10 路通話、支持高質量的視頻通話、支持 HDMI 輸出音視頻
? 支持多路通話以及待機預撥號
? 支持消息推送以及語音信箱
? 支持通話錄音/本地錄音
? 靈活的撥號規則
? 熱線/暖線
? 黑名單
? 呼出限制
? 免打擾
? 自動應答（免提/手柄）
? 來電顯示
? 匿名呼叫拒接
? 匿名呼叫
? 不注冊呼叫
? 通話記錄未接來電/來電/去電 S ? 對講
? 密碼撥號
? 耳機振鈴
? IP 直撥，不要服務器的 IP 直撥呼叫
4.2 參數：
? LCD 對角尺寸:7 英寸 (800 x 480) 電容觸摸屏
? 寬帶語音編碼：G.722
? 窄帶語音編碼：G.711A/μ，G.723.1，G.729AB，iLBC，AMR
? DTMF 類型: In-band, Out-of-band(RFC 2833) 和 SIP INFO
? 支持免提全雙工（128ms 最大回聲消除）
? 語音激活檢測/靜音抑制
? 舒適噪聲生成
? 自適應抖動緩沖
? 丟包補償 (PLC)
? 音頻格式: WAV/MP3/OGG
? WAN 口 -10/100/1000 Base-T RJ-45
? LAN 口- 10/100/1000 Base-T RJ-45
? HDMI 接口類型- Type A
? SD 卡 - TF 卡最大支持 32G
? USB 接口- USB 2.0
? 功耗- 空閑: 2.5W/活動: 5W
? CPU:飛思卡爾 1GHz 四核芯片
? SDRAM - 1GB DDR3 1066
? Flash- 4GB
? 工作電壓:100-240V
? 適配器輸出:12V/1A
? 支持 PoE (802.3af)
? 工作溫度: 0~40℃ ? 相對濕度: 10～65%
4.3 協議：
? 支持WAN/LAN: 支持橋模式
? 支持主 DNS 和輔助 DNS 服務器
? 支持 VLAN
? 支持 SNTP 客戶端
? 支持 VPN L2TP / PPTP / IPSec
? 支持 SRTP
? 支持網頁 HTTP / HTTPS
? 支持 QoS: 802.1p/q, DSCP
? 支持 MD5 認證
? 支持 Web Filter/DHCP/ static/ PPPoESTUN
? WAN 口 -10/100/1000 Base-T RJ-45
? LAN 口- 10/100/1000 Base-T RJ-45
? HDMI 接口類型- Type A
4.4圖片：

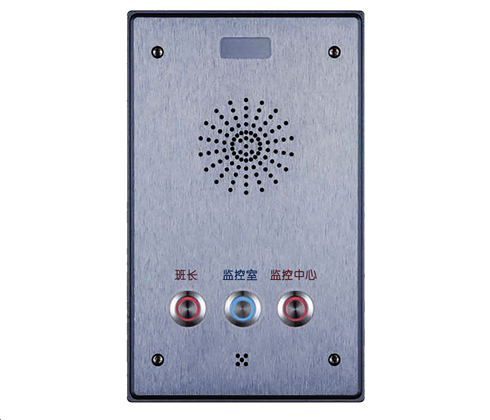

5、亭內對講終端
5.1 功能：
? 快速撥號（速撥鍵）
? 自動應答 兩條線路可分別配置
? Action URL / Active URI
? 本地三方會議通話 C
? 兩條SIP線路
? 網絡時間同步
? 語音信箱（需配合服務器）
? 用戶自定義DSS鍵
? 全雙工免提通話
? 智能DSS鍵 速撥鍵、對講鍵等
? 壁掛式安裝
? 內置環境降噪功能
? 雙麥克全向拾音
? 內置兩組短路輸入
? 組播功能功能三合
? 錄音輸出接口
? 對講、廣播和智能安防功能
? 外置有源音箱輸出接口
? 內置兩組短路輸出。
? 四種受控方式：遠程DTMF、遠程服務器指令、短路輸入聯動、通話狀態
? 支持POE及外部電源
5.2 參數：
? 全雙工回聲消除(AEC) – 免提模式,最大96ms回聲延時消除
? 語音活動檢測(VAD) / 舒適背景噪音聲場(CNG) / 背景噪音檢測 (BNE) / 降噪 (NR)
? 兩路短路輸入接口/兩路短路輸出接口
? 無源開關（短路輸出）: 常開和常閉，最高支持30V/1A AC/DC
? RJ45網絡接口x2: 網絡 x1,
? 1或2個免提或DSS鍵(速撥鍵)
? 外置有源音箱音頻輸出接口
? 功率喇叭: 2W/4Ω
? 主芯片：博通（Broadcom）
? PC x1 (網絡橋接模式)
? 窄帶編碼: G.711a/u, G.723.1, G.726-32K,G.729AB
? DTMF: 帶內音頻（In-band）,帶外 – DTMF轉送 (RFC2833) / SIP INFO
? 寬帶編碼: G.722
? 防護等級: IP65
? 供電：9V~16V/1A DC或 PoE
? 工作溫度：-40~+70℃
5.3 協議：
? HTTP/HTTPS
? FTP/TFTP
? SIP2.0 over UDP/TCP/TLS
? L2TP (Basic Unencrypted)
? TR069
? RTP/RTCP/SRTP
? 802.1x
? OpenVPN
? DHCP
? SNTP
? STUN
5.4 圖片：

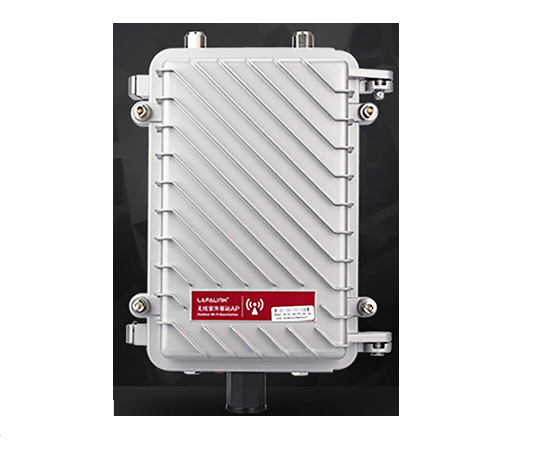

6、無線對講基站
6.1 功能
? 核心網側的控制信令、語音呼叫或數據業務信息通過傳輸網絡發送到基站
? 信號在基站側經過基帶和射頻處理，然后通過射頻饋線送到天線上進行發射
? 終端通過無線信道接收天線所發射的無線電波，然后解調出屬于自己的信號
? 提供無線覆蓋，即實現有線通信網絡與無線終端之間的無線信號傳輸
6.2 參數
? 專為室外大面積無線信號覆蓋設計，采用 ABS 室外工程塑料殼體和專業元器件，提供 IP67級防塵、防水，支持 ESD 靜電防護和雷電防護，適應風吹、日曬、雨淋、雪凍等各種惡劣環境
? 百兆有線 WAN 口，無線符合 IEEE802.11n/g/b 協議，速率最大 300Mbps，支持2.4GHz 11N 技術，內置信號放大芯片， 1000mw 高功率無線輸出，無線傳輸距離可達300 米
? 配備擴展天線接口，可選配高增益全向或定向天線，滿足大面積復雜環境的無線覆蓋，適應不同的應和環境
? 無線傳輸速率，網關，中繼，網絡基站三大工作模式，適應構建多種無線網絡
? 內置 64MB 內存 + 8MB 閃存, 保證更高性能
? 工作模式:網關，中繼，網絡基站模式
? 接口信息:1x RJ-45 10/100 Mbps (支持 POE 供電)
? 無線芯片:高通內存&閃存:64MB+8MB
? 天線:2T2R 內置天線 N 型接口
? 客戶端連接表：DHCP、DHCP 服務器、 DHCP 客戶端
? 網絡：端口轉發, DMZ 主控機, DDNS,UPNP
? 管理：固件升級和保存,恢復出廠設置, 重啟, WEB 管理, 日志,PING 工具
6.3 協議
? 室外2.4G、5G雙頻AP
? 802.11a/b/g/n/AC
? 2*2 MIMO雙空間流
? 1.16Gbps
? 2.4G+5Hz 100mW
? 1GE
6.4 圖片

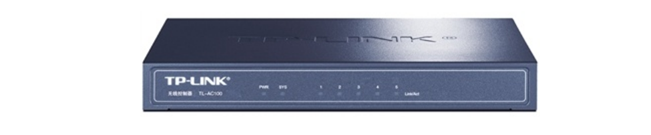

7、無線AC控制器
7.1 功能
? 對不同無線AP下發配置、修改配置、射頻智能管理、用戶接入控制等
? 集成了三層交換機以及認證系統等功能
? 統一管理：AC控制器支持高達512個無線訪問點的集中配置，通過一個直觀的WEB管理界面，就可以將無線的參數和安全設置下發到網絡中的所有AP，簡化了無線網絡的部署和維護 ?
? 自動管理：設備能夠自動發現網絡中的AP，分配IP和信道；自動檢測網絡中的AP；自動進行鏈路檢測；自動檢測接入AP上網移動終端用戶的信息，AP故障信息短信自動通知
? 性能優化：自動檢測網絡狀態，以確保最佳的性能和響應能力；自動重新分配信道和調整射頻參數以保證最大連通性；可對AC和AP進行升級、備份、恢復等操作；可配置黑白名單，有效地控制接入設備；可限定用戶的上網速率等信息，實現可控的網絡設置；智能云端版本升級
? 配置標準：擁有固定的IP地址，操作簡單、即插即用，即使非專業用戶也能輕松使用
? 修改管理IP地址、修改AP地址范圍、修改管理賬號/密碼
? 恢復出廠配置、備份與導入配置
? 重啟無線控制器、統一升級AP軟件
? 支持手動設置、NTP服務器獲取系統時間兩種方式
? 支持系統日志顯示，并可發送系統日志至服務器功能
? 支持員工網絡、訪客網絡兩種網絡類型
? 支持SSID廣播開啟/關閉
? 支持無線客戶端隔離功能
? 支持無線客戶端限速功能
? 支持單獨調節每個AP的發射功率
? 無線網絡(SSID)之間、無線網絡(SSID)內部隔離
? 無線網絡與Tag VLAN綁定
7.2 參數
? 接口：5個10/100M RJ45端口
? 處理器：網絡專用處理器，主頻為400MHz
? 輸入電源100-240V～ 50/60Hz
? 外形尺寸（ L×W×H）：209mm x 126mm x 26mm
? 工作溫度：0℃～40℃
? 工作濕度：10%～90%RH 不凝結
? 存儲溫度：-40℃～70℃
? 存儲濕度：5%～90%RH 不凝結
? 整機功耗2.54W
? 2.4GHz、5GHz：100個（支持中文SSID）
? 支持802.1Q VLAN
? 64/128/152位WEP加密、WPA-PSK/WPA2-PSK、WPA/WPA2安全機制
? 無線MAC地址白名單（500）
7.3 圖片

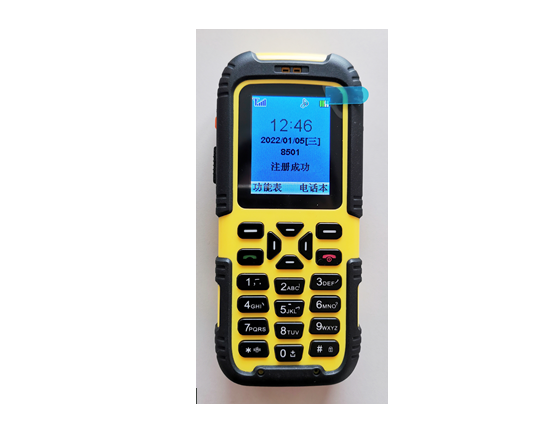

8、無線手持對講
8.1功能
? 短信功能：支持接收短消信，亭內報警信息
? 電話功能：來電顯示，來電等待，來電轉移，快捷撥號，呼叫保持，呼叫轉移，三方語音通話支持發送、接收中英文短消息，分組顯示電話號碼，手機號碼和電話本批量寫入，大音量免提，一鍵對講，一鍵求救
? 控制功能: 支持脫網通信和自組網通信功能，支持 DHCP 自動獲取和靜態配置網絡參數
? 存儲：收件箱、發件箱各 100 條短消息，400 個地址電話簿，已接來電、未接來電和已撥出號碼各 20 個
? 設置權限：支持功能設置密碼確認
? 加密類型：支持 WEP64、WEP128、WPA、WPA2 加密方式
8.2 參數
? 高性能工業級對講終端，功耗低，傳輸距離遠，接入數量多，語音質量高，滿足防爆、防水、防塵、防震等防護要求
? 防護等級：IP54
? 待機時間：大于 200 個小時
? 持續通話時間：大于 8.5 小時
? 通話距離：300 米
? 屏幕：1.8 寸 TFT 液晶屏
? 電池容量：1200mAh
? 無線接口：支持 IEEE802.11b/g/n
? 工作頻段：2.4-2.483GHz
? 信號功率：發射 15-17dBm，接收大于-90dBm
? 音頻處理：支持 DSP 回聲消除技術，大音量回聲抑制，語音質量高、延時低、穩定性好，支持環境噪聲抑制
8.3 協議
? 通信協議：支持 SIP2.0（RFC3261）
? 音頻編解碼：支持 G.711uG.711aG.729A
8.4 圖片

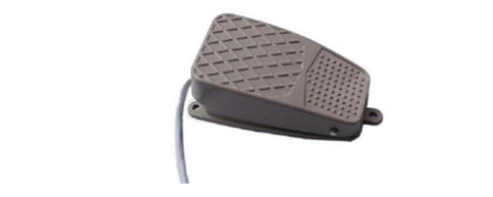

9、腳踏
9.1 功能
? 主要完成報警功能
9.2 參數
? 報警輸出形式：無電壓繼電器觸點或光電耦合 TTL 開關信號；
? 觸點良好；
? 機械性能好，踏板按壓壽命不低于 20000 次。
9.3 圖片

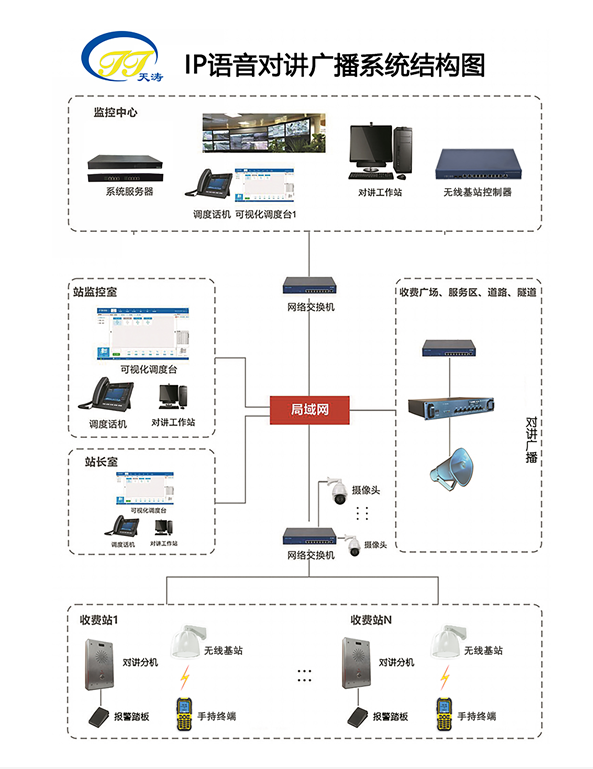

10、系統拓撲
