無線IP網絡視頻緊急電話及隧道廣播方案
1 概述
隨著通信網絡技術的飛速發展，人們對于寬帶及業務的要求也在迅速增長，為了向用戶提供更加靈活、多樣的現有業務和新增業務，提供給用戶更加個性化的服務，提出了網絡的概念。
傳統光纖緊急電話系統是采用光纖做為傳輸介質，是自成的一套緊急電話系統，不能與外界通信，也不接入普通的IP對講電話，這樣就不能更好服務于高速公路應急救援，而我公司生產的新型IP網絡視頻緊急電話廣播系統中介入了SIP交換的功能，便可接入緊急電話及視頻、IP視頻電話及IP電話，為求救者、施救者提供了良好的緊急救援通道系統，在公路發生事故或車輛拋錨時能提供公路緊急通信業務。同時也是監控系統收集道路上車輛故障及事故信息、監控道路運行情況的主要工具。
2 系統配置
本項目在高速公路隧道群內大約每隔200米設置一臺（左右線）緊急電話分機。主控制臺與分控制臺合并管理相應轄區的無線IP網絡視頻緊急電話廣播子系統，按每3-4個隧道配置一個分控臺。
傳輸介質采用先進的無線網橋設備，詳見系統拓?fù)鋱D。

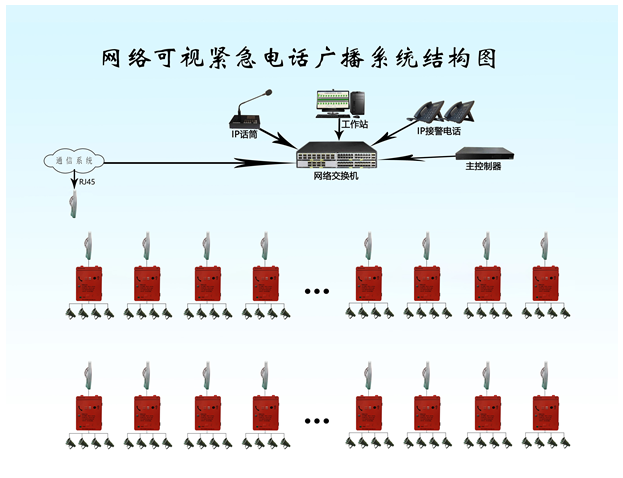

《無線IP網絡緊急電話隧道廣播系統拓普圖（含視頻）》
本工程采用緊急電話系統與有線廣播系統合用的綜合利用系統，共用集中控制器、網管和系統軟件及無線傳輸設備。
所有分機供電均取自隧道內配電柜提供的AC220V交流配電。
本系統采用常州天濤的TT-IP160G型網絡視頻緊急電話廣播系統。
下面主要以“無線網橋”傳輸方式講解，整個緊急電話廣播系統主要包括以下三部分：
2.1 監控中心設備：
主要包括控制計算機（含管理軟件）、TT-IP160G(Z)主控器、TT-IP160G(F)分控器、TT-8003尋呼話筒、TT-2811組合播放設備（選配）、TT-2611前置放大器（選配）、TT-7003(IP接警電話)等。
2.2 外場設備：
IP隧道緊急電話廣播分機TT-IP160G(W)/(N)、TT-IP160G(WS)/(NS)光網絡單元設備TT-GZD、隧道廣播功放TT-GF系列(60W、100W、200W、300W、600W等)及號筒揚聲器TC系列（5W、15W、20W、30W、50W、75W、100W、150W等）。
2.3傳輸光電纜：
主要包括外場設備無線傳輸、連接號筒揚聲器的廣播電纜（RVVP2×1.5）及緊急電話廣播分機供電電纜（RVV3×2.5）。
3 監控中心設備功能及參數
3.1控制計算機
3.1.1軟件功能
3.1.1.1、緊急電話控制中心與緊急電話分機的通話是全雙工的。
3.1.1.2、呼叫顯示和語音提示：當按下緊急電話機的按鈕時，接受話機的呼叫，在監控分中心和監控中心可以及時顯示緊急電話的呼叫信息，如樁號、名稱、上下行方向。并進行語音提示。
3.1.1.3、建立控制中心值班員與緊急電話機之間的通話聯系。操作員可以呼叫任意一個路側話機。
3.1.1.4、排隊和呼叫轉移：當多個話機呼叫同時發生時，可以自動按先到先處理原則進行排隊，控制中心給出提示；若控制中心無人值守或久不應答，可以選擇讓該呼叫轉移至另一部電話機上。
3.1.1.5、具有自動數字化錄音功能。在分機與控制中心建立雙工通話時自動開始錄音，在通話結束時結束錄音?？蓪︿浺粑募M(jìn)行查詢、回放、轉存等操作?？刂朴?jì)算機可提供2000小時以上的數字錄音存儲能力。
3.1.1.6、整個界面使用中文圖形界面，界面菜單主要內容可以設為：
? 信號區段樁號
? 信號發送時間
? 事故類型
? 幫助內容
? 服務項目信息
? 操作員可用鍵盤或鼠標器輸入信息
3.1.1.7、查詢、統計和報表輸出：可對交通事故報警、設備故障等按時間、地點、人工號、樁號、車輛類型、事故類型等單一條件或組合條件進行分類查詢。統計匯總各種事故記錄，并能打印輸出。
3.1.1.8、遠程維護：在控制中心操作員可以隨時或定時對話機進行各種性能檢測，包括自動巡檢和個別抽檢，可以主動對緊急電話機進行呼叫，檢測內容包括：路側話機線路故障、門非法開啟等，并能及時顯示，可打印檢測結果。
3.1.1.9、具有可擴充性，在軟件不做調整的情況下，通過菜單設置可以直接增減緊急電話的數量，并保證系統正常的運行。同時具有安全機制，可以設置不同的安全級別，如系統管理員、操作員、維護員、一般用戶等權限。
3.1.1.10、軟件具有升級和擴展的功能，同時可根據提供的接口程序進行二次開發。
3.1.1.11、控制臺通過局域網向監控系統服務器提供話機狀態信息，如故障信息、接警處理記錄等，并可提供具體故障信息和呼叫信息等
3.1.1.12、當操作管理計算機出現故障時，系統能夠維持基本通話功能，并存儲此時發生的呼叫信息。
3.1.1.13、操作管理計算機設置了二級口令管理，操作員級和維護員級。能夠有效的防止誤操作而破壞數據庫數據。
3.1.1.14、主控機具有對外自動撥號功能，用于聯系排障、路政、交警、醫院等部門。
3.1.1.15、可視通話：隧道緊急電話可配置高清攝像頭，當緊急電話呼叫時，建立可視通話，可清晰查看報警人情況。
3.1.1.16、視頻聯動：使用緊急電話時，聯動調出相對應的實時視頻監控圖像。根據業務需求，也可通過接口將視頻直接投在大屏上顯示，方便接警人員在大屏幕查看現場情況。
3.1.2參數
根據招標文件定制
3.2緊急電話廣播主控器TT-IP160G(Z)分控器TT-IP160G(F)
3.2.1功能
3.2.1.1、基于NGN架構，遵循國際通用SIP協議，具有極強的開放性和功能可擴展性。
3.2.1.2、實現真正的聯網，而不是簡單的聯網通信，TCP/IP。
3.2.1.3、三網融合（語音、視頻、數據）、無距離限制、方便擴容、操作簡單。
3.2.1.4、采用專有的動態加密技術，確保通信的安全性。
3.2.1.5、帶錄音功能，錄音可達400000MB。
3.2.1.6、采用SIP技術，基于高速公路專用數據網絡組網，集中式管理，分布式部署；
3.2.1.7、支持應急預案管理，按照使用環境， 預先編輯通信應急預案（例如：爆炸、失火等）處理流程。
3.2.1.8、完善的應急演練體系：構建應急指揮處置與應急日常管理一體化，實現應急處置和應急常態化管理的結合，以演代練，全面提升應急處置能力。
3.2.1.9、當事件發生時，通過控制臺點擊對應出現預案按鍵， 可以快速發起設置好的通信調度工作（例如：自動廣播告警、自動發起對應負責人的多方電話會議、自動發送事件短信給各級人員的手機和WIFI話機）。
3.2.2參數
3.2.2.1、CPU：I3-2310E。
3.2.2.2、內存：4G DDR3。
3.2.2.3、硬盤：2.5 SATA 500G。
3.2.2.4、LAN：2x 千兆電口。
3.2.2.5、COM：2x RS-232。
3.2.2.6、電源：AC220V 雙電源。

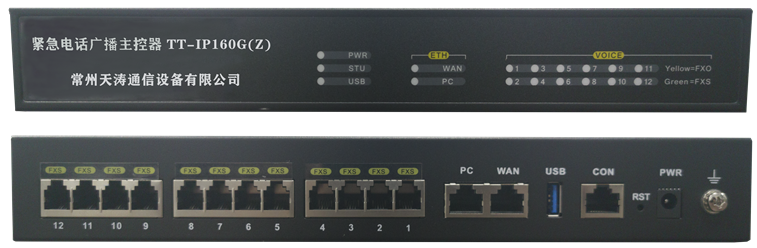

3.2.3圖片
3.2.4外形尺寸
3.3尋呼話筒（TT-8003）
3.3.1功能
3.3.1.1、基于ARM+DSP架構。
3.3.1.2、提供固件網絡遠程升級。
3.3.1.3、標準RJ45網絡接口、TCP/IP、支持跨網段、跨路由器。
3.3.1.4、配置高保真鵝頸麥克風，同時帶有回音壓制功能。
3.3.1.5、配置液晶顯示屏。
3.3.1.6、內置功放+揚聲器。
3.3.1.7、帶20個微觸按鈕的鍵盤輸入。
3.3.1.8、提供一路線路輸入，一路Mic輸入。
3.3.1.9、提供一路立體聲線路輸出，作為外部擴音使用。
3.3.1.10、可對網絡上的設備進行全區廣播、分區廣播或單播。
3.3.1.11、可以使用IP地址、編號、地址薄搜索等功能。
3.3.1.12、可對網絡上的設備進行全區廣播、分區廣播或單播。
3.3.1.13、可呼叫并與網絡上其他設備進行雙向?qū)χv。
3.3.1.14、可做監聽終端，監聽網絡上任一設備音頻信號。
3.3.1.15、金屬外殼。
3.3.2參數
3.3.2.1、輸入電壓：DC 9～12V。
3.3.2.2、功耗：靜態<300mW。
3.3.2.3、工作溫度：0～65℃。
3.3.2.4、網絡接口：10/100Base-TX自適應網絡。
3.3.2.5、網絡協議： 支持IP、ARP、ICMP，DHCP，UDP，DNS，IGMP等。
3.3.2.6、音頻播放： 支持最高48K采樣、192kbps碼流，MPEG、ADPCM解碼。
3.3.2.7、音頻采播： 支持ADPCM解碼，8k-32K采樣可選。
3.3.2.8、話筒頻域：70～12.5KHz。
3.3.2.9、音頻輸出：2W揚聲器輸出。
3.3.2.10、顯示：2.8寸TFT-LCD。

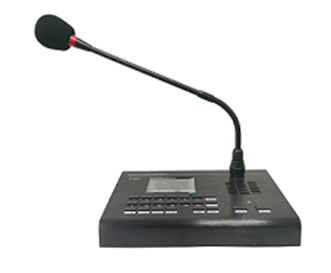

3.3.3圖片
3.3.4外形尺寸
3.4無線網橋（TT-WF20）
3.4.1功能
3.4.1.1、數據傳輸距離理論最遠可達 17 公里
3.4.1.2、提供最高 30Mbps 的無線傳輸速率(理論值)。
3.4.1.3、支持點對點或點對多點等多種拓?fù)浣Y(jié)構。
3.4.1.4、可實現低成本實現自組網方案。
3.4.1.5、可運行于 AP 模式、Station 模式。
3.4.1.6、可采用與攝像頭一體化安裝，壁掛安裝及抱桿安裝等多種安裝方式。
3.4.1.7、提供標準 SMA 天線接口可配置多種天線。
3.4.1.8、可為攝像頭等設備提供 DC12V 1A 的供電電源，支持 POE 供電。
3.4.1.9、室外防水設計，可實現 IP67 防護等級。
3.4.1.10、工作在 700M～2.6G 頻段，低頻時具有強勁的穿透及繞射能力。
3.4.1.11、適用于物聯網的數據采集回傳、視頻監控等.
3.4.1.12、配置 2 個 RJ45 LAN 接口.
3.4.1.13、簡明 LED 燈指示運行狀態.
3.4.1.14、通過 RESET 按鈕恢復出廠設置.
3.4.2參數
3.4.2.1、射頻頻點：2401-2481.5MHz；1427.9-1447.9MHz ； 806-826MHz
3.4.2.2、射頻發射功率：2.4G/1.4G/800M 20-25dBm±2dBm
3.4.2.3、射頻靈敏度2.4G:（1Mbps） 20MHz -99dBm；10MHz -102dBm；5MHz-104dbm；3MHz-106dbm
3.4.2.4、射頻靈敏度1.4G：（1Mbps） 10MHz -103dBm；5Mbps -106dBm；3MHz-108dbm
3.4.2.5、射頻靈敏度800M:（1Mbps） 10MHz -103dBm；5MHz-106dBm；3MHz-108dbm
3.4.2.6、接口：以太網口，RJ45*2
3.4.2.7、電源input：DC12V 1.0A
3.4.2.8、電源Output：DC12V 0.7A
3.4.2.9、整機功率：最大峰值功率3W
3.4.2.10、傳輸模式：天線，雙發雙收（1.5dbidbidbi;全向、定向可選）
3.4.2.11、信道帶寬：10MHz/20MHz
3.4.2.12、速率：支持最大 40Mbps
3.4.2.13、距離：800m-17km，無人機實測最遠傳輸 17km/1080P 圖像
3.4.2.14、數據傳輸時延：傳輸延遲<=100ms
3.4.2.15、開機時延：<15s 上電-建鏈完成/
3.4.2.16、命令接口：WEB 配置，支持 web 頁面配置管理
3.4.2.17、數據接口：以太網口
3.4.2.18、工作溫度：-20℃～+75℃
3.4.2.19、濕度：5%～95%
3.4.2.20、外形尺寸：176mm×100mm×46mm
3.4.3圖片
3.4.4外形尺寸
4 外場設備
4.1 IP緊急電話廣播分機(TT-IP160G(N)（NS）、TT-IP160G(W)（WS）)
IP緊急電話廣播分機主要由送話器、喇叭、報警按鈕、主板、門開啟傳感器、攝像頭（可選配）、傳輸設備、功放（在有線廣播子系統內介紹）、光纜終端盒、高性能雷電防護模塊、以及機架外殼組成。
4.1.1功能
4.1.1.1、基于ARM+DSP架構。
4.1.1.2、提供固件網絡遠程升級。
4.1.1.3、標準RJ45網絡接口，TCP/IP、支持跨網段、跨路由器。
4.1.1.4、可支持最高48K采樣，播放192K bps音頻流。
4.1.1.5、支持32K Mic或者Line in音頻采樣，提供廣播、組播、單播功能。
4.1.1.6、提供雙向8K采樣的語音對講能力。
4.1.1.7、1路雙聲道音頻輸出引腳。
4.1.1.8、2路串口輸出引腳。
4.1.1.9、可以使用IP地址、編號、地址薄搜索等功能。
4.1.1.10、緊急電話分機采用SIP協議進行傳輸，傳輸接口為LAN（網絡接口），10/100/1000M。
4.1.1.11、緊急電話用戶可直接與緊急電話控制臺的話務員進行通信聯系。快速響應控制中心啟動的測試命令與遠端控制。
4.1.1.12、按下緊急電話按鈕時，即向控制中心發出呼叫及呼叫人的視頻傳送，并傳送本機樁號、位置等信息，接通后即可進行雙工通話及視頻。
4.1.1.13、分機呼叫時，自動向使用者輸出中文語音提示，報告系統工作狀態，語音提示可以由業主提前兩個月通知供貨商按要求更改。
4.1.1.14、分機通話時語音清晰，響亮，視頻無延時。話機音頻還設計有背景噪音抑制電路，可大大降低通話時的背景噪音。
4.1.1.15、當分機發生故障時，話機自動發出故障報警信息，如線路故障、門非法開啟等；路側話機接收到集中控制器發出的檢測指令后，把檢測結果上傳至控制中心。
4.1.1.16、能夠自動定時檢測緊急電話的狀態，并自動生成故障分析報告。
4.1.1.17、話機可接收控制中心發出的各種呼叫，接通后即可進行雙工通話；并能夠在掛機后自動釋放電路，恢復待機狀態。
4.1.1.18、分機在無呼叫時可自動進入待機狀態，話機待機功率≤0.5W，當有按鍵操作或控制中心呼叫時，可自動進入工作狀態，通話時功率不超過5W。
4.1.1.19、緊急電話用戶可以直接與緊急電話控制臺的話務員進行通信聯系。
4.1.1.20、緊急電話收到話務員建立接續的命令便可進行通話，用戶和話務員的通話是全雙工的。
4.1.1.21、任何1部或多部緊急電話失效或受損，不影響其它緊急電話與控制臺的通話。
4.1.1.22、分機AC220V集中供電的供電方式，待機功率≤0.5W。
4.1.1.23、具有視頻功能（可選配），當分機呼叫后，在中心可看到呼叫人的圖像，這樣可避免不必要的糾紛。
4.1.2參數
4.1.2.1、網絡接口：10/100Base-TX自適應網絡。
4.1.2.2、網絡協議：支持IP、ARP、ICMP、DHCP、UDP、DNS、IGMP等。
4.1.2.3、音頻播放：支持最高48K采樣，192Kbps碼流；MPEG、ADPCM解碼。
4.1.2.4、音頻采播：支持ADPCM解碼，8K~32K采樣可選音頻接口。
4.1.2.5、額定聲壓：在緊急電話前40厘米處，額定聲壓大于90dBA。
4.1.2.6、所有緊急電話呼叫緊急電話控制臺，可無阻塞通話。
4.1.2.7、平均無故障時間：≥100000小時（蓄電池除外）。
4.1.3視頻參數
4.1.3.1、200 萬 1/2.8" SONY IMX291 星光級 CMOS 傳感器;
4.1.3.2、支持 3D 降噪，數字寬動態；
4.1.3.3、支持 ONVIF 協議；可接入第三方 NVR；
4.1.3.4、支持 Web 端，CMS,MYEYE 平臺管理軟件，提供 SDK；
4.1.3.5、系統結構 嵌入式 RTOS 設計,雙核 32 位 DSP(Hi3516C),純硬壓縮,看門狗;
4.1.3.6、傳感器 200 萬 1/2.8" SONY IMX291 星光級 CMOS 傳感器; 彩色 0.0001Lux@F1.2；黑白 0.0001Lux@F1.2；
4.1.3.7、視頻處理 H.264 視頻編碼,支持雙碼流,AVI 格式;支持碼流 0.1M~6Mpbs 可調;支持幀率 1~25 幀/秒可調;
4.1.3.8、圖像輸出 主碼流: 1920*1080，1280*720;子碼流:704*576;
4.1.3.9、降噪 支持 2D/3D 降噪
4.1.3.10、支持?jǐn)?shù)字寬動態
4.1.3.11、網絡接口1 個 RJ45 以太網接口,10/100M 自適應;支持 RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP 等網絡協議;
4.1.3.12、可靠性 全面防雷保護，符合國家國際標準；7*24 小時 65℃高溫測試穩定可靠（含裝整機測試）
4.1.3.13、電源 DC12V 電源輸入接口

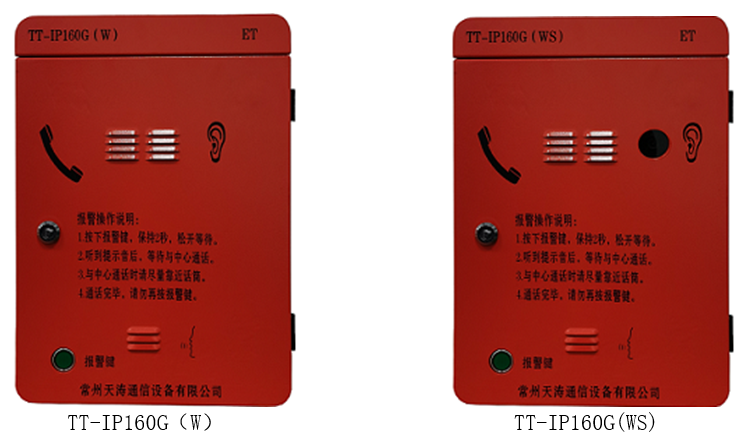

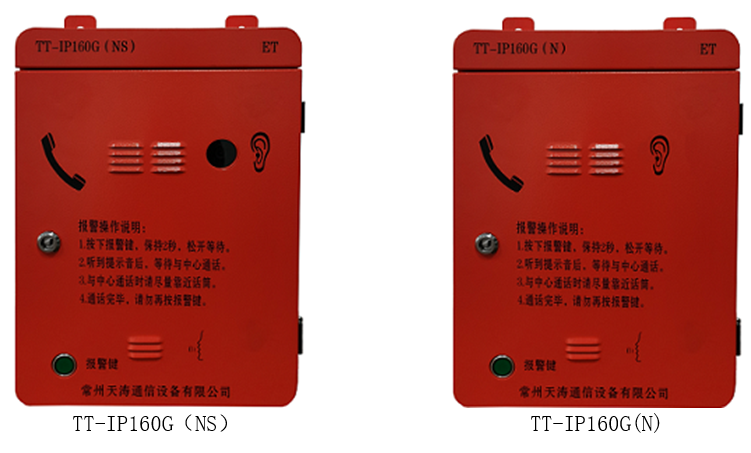

4.1.4圖片
4.1.5緊急電話廣播分機供電
IP緊急電話廣播分機的供電采用集中供電方式。在隧道內敷設一根AC220V電力電纜（RVV-3×2.5)，沿途進入緊急電話廣播分機，同時也為廣播功放控制器提供電力。電源由隧道內監控配電箱提供，可由監控系統進行管理。
4.1.6環境條件
4.8.1、IP緊急電話廣播分機能在室外-30℃～+65℃的溫度環境中正常工作。
4.8.2、濕度：90%（35℃）
4.8.3、防水性能：IP65
4.1.7結構
4.1.7.1、洞口外緊急電話分機機箱采用直立式，其底部與緊急電話平臺通過機械結構緊固連接；隧道內分機具有連接緊固結構，可固定于洞室內。
4.1.7.2、光纜及電纜通過底部的端座連接。要便于運輸、容易安裝、有利安全。
4.1.7.3、緊急電話機采用鍍鋅鋼板及噴塑結構。
4.1.7.4、送話器、受話器距安裝平臺地面1450mm±50mm處；
4.1.7.5、具有防風雨設施。
4.1.7.6、門鎖具有防盜、防雨功能。
4.1.8標志
4.1.8.1、電話機外殼的上部,在迎車和送車方向有表示緊急電話的定向反光標志,標志的圖案和顏色應符合GB5768-86的要求。
4.1.8.2、外殼上有說明或圖案,使用戶易懂。電話機外殼的上部可有顯目的電話機編號標志。緊急電話機的結構與標志可根據業主代表和監理工程師要求確定。
4.1.8.3、呼叫按鍵安裝在防雨槽下，有圖案和說明，簡潔易懂，便于用戶操作。送、受話器均選用防水材料制成；
4.1.8.4、隧道緊急電話洞室外2米處的洞壁上設置一緊急電話反光標志。

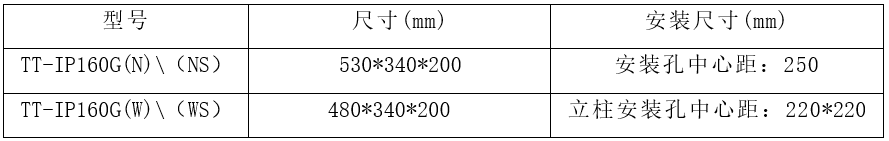

4.1.9外形尺寸
有線廣播子系統
1 系統描述
隧道廣播與緊急電話系統共用IP網絡通道，共用控制器及管理軟件。
隧道廣播功放安裝在緊急電話機箱內；廣播系統使用時不影響緊急電話的正常使用。
隧道廣播系統的用途是，當隧道內發生交通阻塞、交通事故或火災等緊急情況時，監控分中心可通過本系統對隧道洞內外進行廣播，指揮調度、疏導交通和組織救援等。
本工程選用常州天濤通信設備有限公司的TTZ-IP160G型廣播設備。
隨著時代的發展和變化，現高速公路上的車流量在不斷的加大，特別是節假日時更是明顯，也容易發生事故。當隧道發生事故時和車流大時，只能通過廣播進行疏導，而傳統的廣播音效已不能滿足現有的要求。因早期的車流量不大，所以設計的功放功率較小，揚聲器的功率也較小，當車行80KM/小時并在車窗關閉的情況下，根本無法聽見廣播的內容，這樣當隧道發生突發情況時，現有的廣播配置已不能滿足要求。
而我公司生產大功率隧道廣播（功放600W、揚聲器75W）可完全滿足當車行80KM/小時并在車窗關閉的情況下，司乘人員可聽清隧道廣播內容，給高速公路的安全運營管理帶來更好的保障。
2 系統構成
因隧道廣播與緊急電話合并使用，在這里只介紹功放、號筒揚聲器及傳輸線纜。
隧道廣播功放TTZ-GF(60W、100W、200W、300W、600W等)及號筒揚聲器TC（5W、15W、20W、30W、50W、75W、100W、150W等）。
隧道內（單洞）按每50m設置一個揚聲器。每200m為一個音區。
3 系統功能
3.1、音區多路切換選擇廣播功能，可進行單音區、多音區、單揚聲器、多揚聲器廣播。
3.2、信源多路切換選擇功能。
3.3、音量調節功能。
3.4、定時、定曲目及循環廣播功能。
3.5、廣播信息數字錄音、錄時功能。
3.6、計算機控制和管理功能。
3.7、與隧道監控系統信息聯網功能，根據監控系統的信息，啟動隧道廣播。
3.8、廣播監聽功能（可通過緊急電話系統監聽來實現）。
3.9、遠程隧道廣播系統接入功能（可通過光纖綜合業務接入網進行傳輸）。
3.10、遠程有線電話接入廣播功能。
3.11、遠端功放工作狀態檢測功能。
3.12、系統顯示功能，包括工作狀態、音區以及對應隧道廣播樁號等。
3.13、廣播聲音清晰，隧道內無混響、嘯叫。
3.14、隧道內設備具有防潮、防腐蝕的功能。
3.15、中文人機界面。
3.16、防雷保護功能。
3.17、語音合成。
4 配置
隧道廣播功放TTZ-GF(60W、100W、200W、300W、600W等)
號筒揚聲器（5W、15W、20W、30W、50W、75W、100W、150W等）
4.1功放(TT-GF)
4.1.1功能
4.1.1.1、內置大功率、定壓放大器。
4.1.1.2、融入了來邦自主知識產權的數字音頻技術，廣播采用MP3、通話采用32K音頻采樣，廣播級音質，聲音逼真、清晰、宏亮。
4.1.1.3、70/100V定壓輸出，輸出功率(60W、100W、200W、300W、600W等)可選。
4.1.1.4、單個廣播額定聲壓級強度：≥120dBA（廣播正前方100cm處測得）。
4.1.1.5、非線性失真：≤5%
4.1.2參數
4.1.2.1、廣播功放模塊功耗：(60W、100W、200W、300W、600W等)
4.1.2.2、最大允許線路衰耗：30dB（3000Hz）。
4.1.2.3、聲音清晰，無混響。
4.1.2.4、平均無故障時間（MTBF）：≥100000小時
4.1.2.5、防護等級：IP65。
4.1.2.6、工作溫度：－30℃~＋65℃.
4.1.2.7、工作濕度：10%～90%。

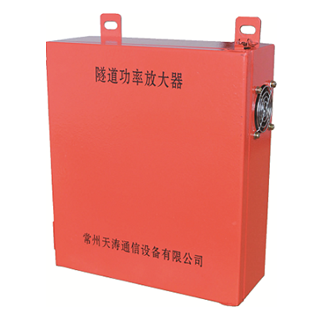

4.1.3圖片
4.1.4外形尺寸
4.2揚聲器TC系列（5W、15W、20W、30W、50W、75W、100W、150W等）
4.2.1參數
4.2.1.1、輸入電壓：70/100V ；
4.2.1.2、額定功率：5W、15W、20W、30W、50W、75W、100W、150W等；
4.2.1.3、頻響：250HZ-18KHZ ；
4.2.1.4、聲壓級：113±2db；
4.2.1.5、使用材料：ABS塑料；
4.2.1.6、輸入靈敏度:200-600mV；
4.2.1.7、信噪比:-95db；
4.2.1.8、失 真 度:＜0.1﹪；
4.2.1.9、線路傳輸2-3KM；

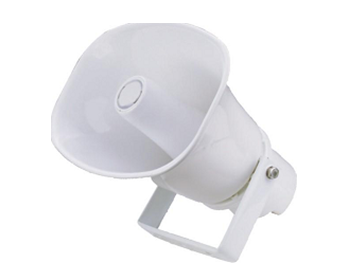

4.2.2圖片

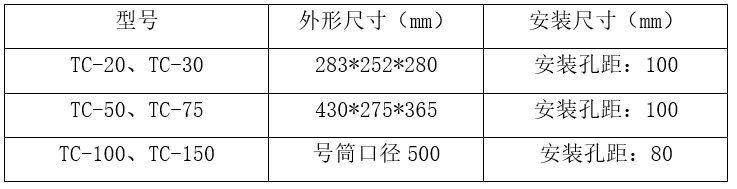

4.2.3外形尺寸
